Termografia e umidità: perché viene spesso interpretata male nelle diagnosi?
Come distinguere umidità, ponti termici, materiali differenti e anomalie termiche senza arrivare a diagnosi errate?
Termografia e umidità: uno strumento utile, ma spesso sopravvalutato
Nel rapporto tra termografia e umidità, uno degli errori più frequenti consiste nell’associare automaticamente una differenza di temperatura superficiale alla presenza di acqua nella muratura. In realtà una termografia deve essere interpretata all’interno del comportamento complessivo dell’edificio.
La termografia rappresenta uno strumento molto interessante nelle diagnosi edilizie, soprattutto per l’analisi delle dispersioni termiche, dei ponti termici, delle discontinuità strutturali e di alcune anomalie presenti nelle murature.
Tuttavia negli ultimi anni la termocamera è stata spesso trasformata in uno strumento apparentemente risolutivo per qualsiasi fenomeno legato all’umidità, generando interpretazioni eccessivamente semplificate.
In realtà la termografia non misura direttamente l’umidità. La termocamera rileva differenze di radiazione infrarossa e quindi differenze di temperatura superficiale.
Questo significa che una zona più fredda non identifica automaticamente la presenza di acqua, così come una zona più calda non esclude necessariamente fenomeni di umidità.
Molte diagnosi errate derivano proprio dalla tendenza a collegare immediatamente una differenza termica alla presenza di umidità di risalita.

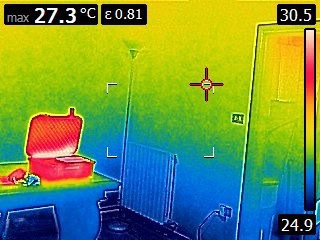

Una parete più fredda non significa automaticamente umidità
Uno degli errori più frequenti consiste nell’interpretare come umidità qualsiasi fascia fredda presente nella parte inferiore delle murature.
In realtà la base degli edifici rappresenta quasi sempre la zona termicamente più influenzata dal terreno.
Questo comportamento può essere determinato dai ponti termici, dal contatto con il terreno, dalle strutture in calcestruzzo armato, dalle differenze di massa, dall’inerzia termica, dalla ventilazione, dall’orientamento, dall’umidità ambientale e dall’irraggiamento solare.
Anche in assenza di umidità attiva una muratura può quindi risultare più fredda nella parte bassa semplicemente perché influenzata termicamente dal terreno o da elementi strutturali.
Per questo motivo interpretare automaticamente una fascia fredda come risalita rappresenta una semplificazione molto pericolosa.

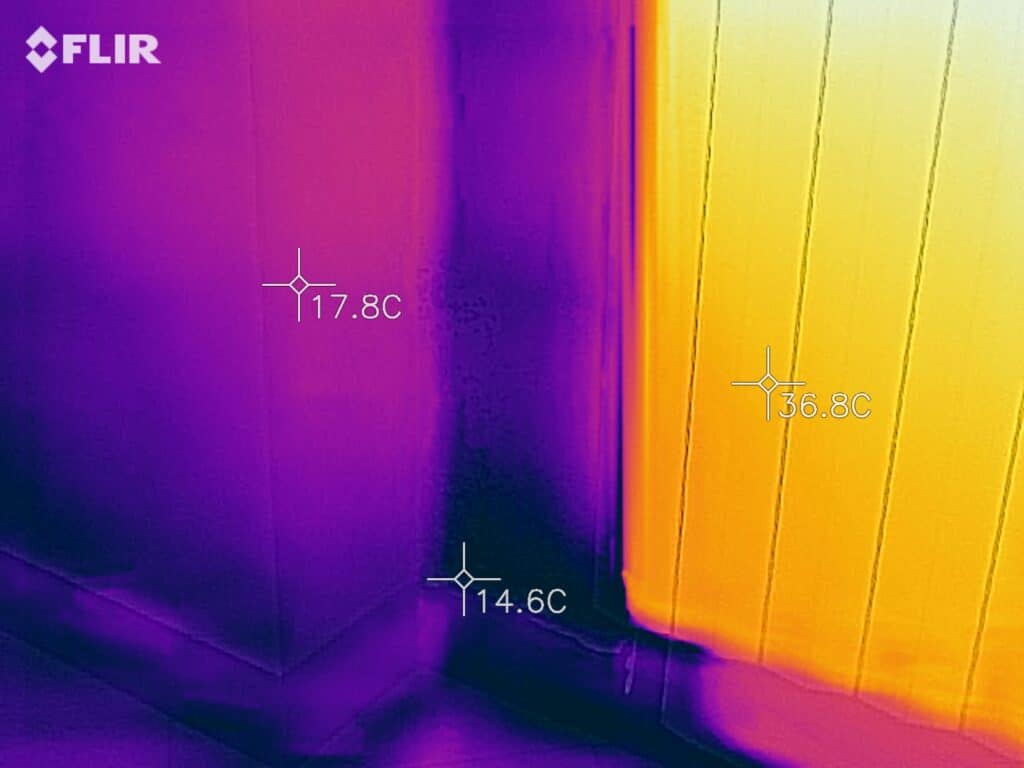

Il ponte termico viene spesso confuso con la presenza d’acqua
Molte strutture edilizie possiedono elementi che modificano il comportamento termico della muratura.
Travi in calcestruzzo armato, fondazioni, pilastri, architravi o elementi metallici possono generare differenze di temperatura molto evidenti.
Queste differenze possono apparire nelle immagini termografiche come anomalie marcate, soprattutto quando vengono utilizzate palette cromatiche ad alto contrasto.
In numerosi casi il ponte termico viene interpretato erroneamente come infiltrazione o risalita, ma in realtà la muratura può essere perfettamente asciutta.
La differenza termica osservata dipende semplicemente dalla maggiore capacità del materiale strutturale di trasmettere o accumulare energia termica.
Questo fenomeno è particolarmente frequente negli edifici dove il calcestruzzo armato risulta collegato direttamente al terreno o alle strutture di fondazione.

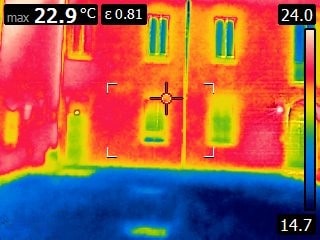

Una termografia senza dati ambientali perde gran parte del suo valore
Una delle problematiche più diffuse nelle relazioni termografiche riguarda l’assenza di informazioni fondamentali.
Molto frequentemente vengono mostrate solamente immagini colorate senza indicare:
- temperatura interna
- temperatura esterna
- umidità relativa
- orario del rilievo
- esposizione solare
- orientamento della parete
- condizioni climatiche
- presenza del riscaldamento
- ventilazione degli ambienti
Senza questi dati diventa estremamente difficile interpretare correttamente le differenze termiche.
La stessa parete può infatti comportarsi in modo completamente diverso in funzione dell’orario, dell’irraggiamento solare o dell’utilizzo del riscaldamento.
Per questo motivo la qualità della diagnosi non dipende solamente dalla presenza della termocamera, ma soprattutto dalla capacità di interpretare correttamente il contesto.
La termografia non sostituisce le altre verifiche diagnostiche
La termografia può essere utile per individuare anomalie o zone che meritano ulteriori approfondimenti.
Tuttavia non dovrebbe essere utilizzata come unico elemento per definire la presenza o l’origine dell’umidità.
Una diagnosi corretta richiede spesso il confronto con:
- analisi igrometriche
- osservazione delle stratigrafie
- comportamento dei sali
- rilievo del territorio
- analisi dei materiali
- verifica delle infiltrazioni
- condizioni ambientali
- comportamento termico dell’edificio
L’interpretazione delle immagini termografiche senza una conoscenza approfondita dei materiali e della fisica edilizia può portare a conclusioni completamente errate.

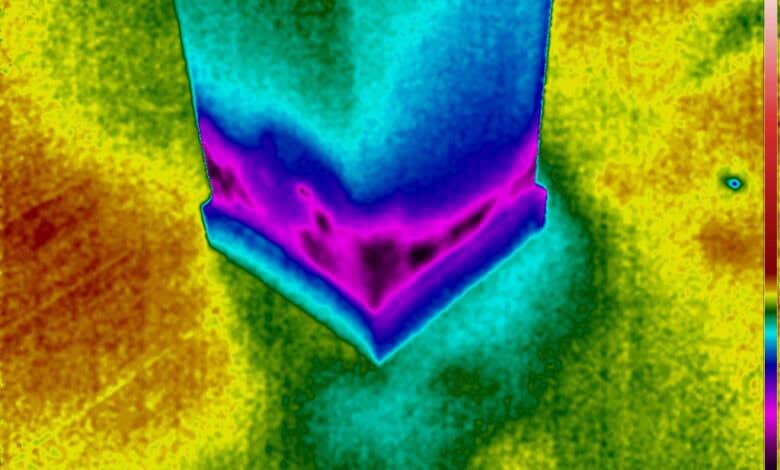

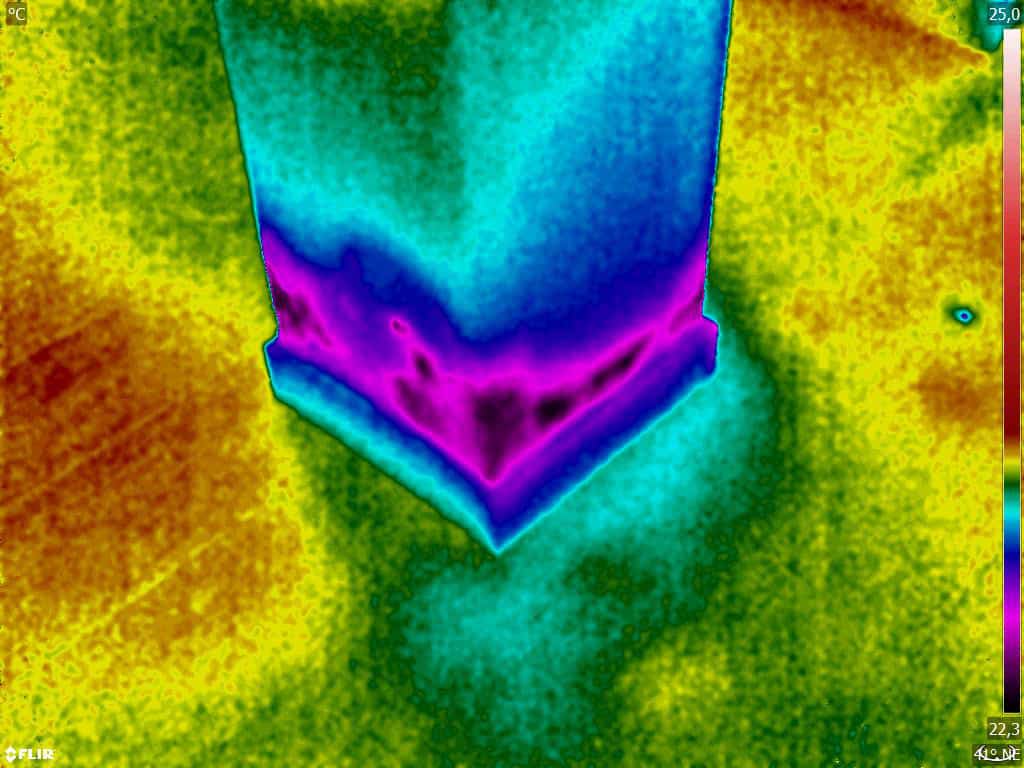

Le differenze di materiale alterano le immagini termografiche
Le murature non sono quasi mai omogenee e nel tempo molti edifici subiscono riprese localizzate, sostituzioni, intonaci differenti, rasature, consolidamenti, riparazioni, cambi di materiale e mille altre varianti.
Ogni materiale possiede una propria capacità di assorbire, accumulare e disperdere energia termica.
Per questo motivo una differenza cromatica osservata nella termografia può dipendere semplicemente dalla presenza di materiali differenti e non necessariamente da fenomeni di umidità.
Anche cavità, distacchi o sacche d’aria possono modificare fortemente il comportamento termico della superficie.
La termografia può essere molto utile se interpretata correttamente
Nonostante i limiti interpretativi, la termografia rimane uno strumento estremamente utile quando viene utilizzata con metodo.
Può aiutare a individuare: ponti termici, dispersioni, anomalie strutturali, distacchi, differenze stratigrafiche, zone soggette a condensazione e percorsi potenziali dell’acqua.
La reale efficacia dello strumento dipende però dalla capacità di integrare le informazioni termografiche con il comportamento fisico e chimico dell’edificio.
Una termografia interpretata correttamente può contribuire molto alla diagnosi.
Una termografia interpretata superficialmente può invece portare a interventi completamente sbagliati.
L’effetto visivo della termografia influenza spesso il cliente
Le immagini termografiche possiedono un forte impatto visivo.
Le palette cromatiche e i contrasti termici possono trasmettere l’impressione di una precisione assoluta anche quando il fenomeno osservato è molto più complesso.
Questo effetto visivo porta spesso il cliente a considerare la termografia come una prova definitiva.
In realtà le immagini devono sempre essere interpretate all’interno del contesto edilizio e diagnostico.
La presenza di colori freddi o caldi non rappresenta automaticamente una conferma della causa del degrado.
Conclusioni
La termografia rappresenta uno strumento molto utile nelle diagnosi edilizie, ma non dovrebbe mai essere considerata una prova autonoma e definitiva della presenza di umidità.
Le differenze termiche possono essere influenzate da numerosi fattori, come ponti termici, materiali differenti, strutture in calcestruzzo armato, orientamento, ventilazione e condizioni ambientali.
Per questo motivo una diagnosi corretta richiede sempre l’integrazione fra osservazione, fisica edilizia, comportamento dei materiali e interpretazione tecnica del contesto.
Domande più frequenti
La termografia può identificare direttamente l’umidità?
No. La termocamera rileva differenze di temperatura superficiale e non misura direttamente la quantità di acqua presente nella muratura.
Una parete fredda indica sempre umidità di risalita?
No. Una zona più fredda può dipendere anche da ponti termici, contatto con il terreno, strutture in calcestruzzo o differenze di materiale.
Perché le termografie possono essere interpretate male?
Perché le immagini termiche devono essere contestualizzate considerando temperatura, umidità relativa, esposizione, riscaldamento, materiali e comportamento dell’edificio.
La termografia è inutile nelle diagnosi?
No. Se utilizzata correttamente può essere molto utile per individuare anomalie, dispersioni e differenze stratigrafiche.
Una relazione termografica dovrebbe contenere dati ambientali?
Sì. Temperatura, umidità relativa, orario, esposizione e condizioni climatiche sono fondamentali per interpretare correttamente le immagini.
