Errore di posa negli impianti di scarico: quando una giunzione difettosa provoca umidità nascosta

Quando l’umidità compare nella parte bassa delle murature, accompagnata da distacchi dell’intonaco, alterazioni delle pitture o deformazioni della pavimentazione, è facile attribuire immediatamente il problema alla risalita capillare o a infiltrazioni provenienti dall’esterno. In realtà, la forma visibile del degrado non permette sempre di individuare la provenienza dell’acqua, perché una dispersione può muoversi nel massetto, raggiungere murature adiacenti e manifestarsi anche lontano dal punto nel quale ha avuto origine.

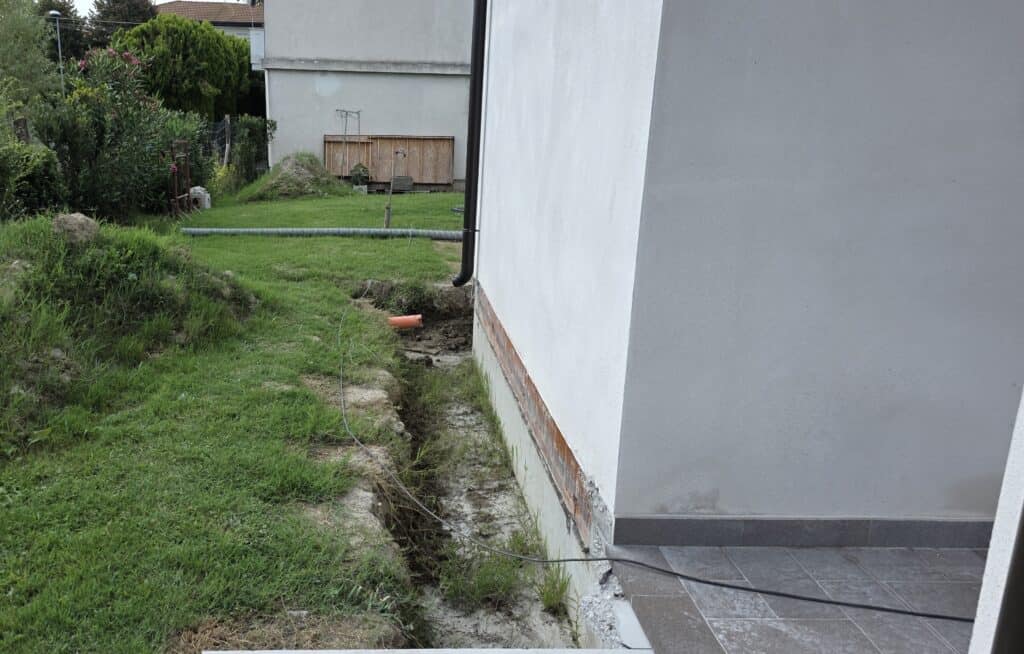

Il caso descritto in questo articolo è particolarmente significativo perché, prima della diagnosi definitiva, nell’abitazione erano già stati eseguiti numerosi interventi. Nel tentativo di impedire un presunto ingresso d’acqua dall’esterno erano state interessate pavimentazioni e impermeabilizzazioni, erano stati verificati gli allacciamenti e successivamente erano state eseguite lavorazioni anche sugli impianti della cucina. Secondo quanto riferito dalla proprietà, nel complesso erano già stati sostenuti oltre 30.000 euro di lavori senza riuscire a eliminare il fenomeno.

Era stata effettuata anche una precedente ricerca della perdita, conclusa senza individuare una dispersione certa. Il problema, però, continuava a manifestarsi e questo rendeva necessario ripartire non dalla scelta di un nuovo intervento, ma dall’analisi del comportamento dell’acqua all’interno dell’edificio.

Quando il degrado sembra provenire dall’esterno

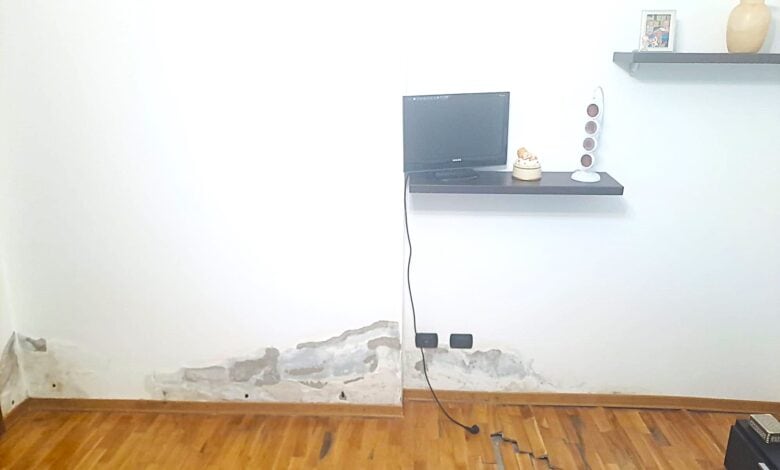

Le manifestazioni erano concentrate prevalentemente nella parte bassa delle murature. Erano presenti esfoliazioni delle tinteggiature, distacchi localizzati degli intonaci, colonizzazioni biologiche e alterazioni superficiali che, osservate senza ulteriori indagini, potevano effettivamente ricordare fenomeni collegati alla presenza di acqua proveniente dal terreno. Nella zona maggiormente interessata risultava inoltre evidente un importante distacco del parquet, localizzato in prossimità della connessione tra il tramezzo interno e la muratura perimetrale.

Prima di attribuire il fenomeno a una provenienza esterna era però necessario verificare se le condizioni dell’edificio fossero realmente compatibili con questa ipotesi. L’analisi delle superfici circostanti, delle pendenze e del rapporto tra terreno e fabbricato non evidenziava condizioni tali da giustificare un apporto idrico permanente contro le murature. Le acque meteoriche potevano generalmente allontanarsi in maniera corretta e gli interventi eseguiti precedentemente all’esterno non mostravano anomalie sufficienti a spiegare la persistenza del degrado interno.

Questo non consentiva ancora di individuare la causa, ma rendeva poco convincente continuare a concentrare l’attenzione esclusivamente all’esterno dell’edificio. Era quindi necessario capire se l’acqua potesse provenire da una sorgente interna e, soprattutto, verificare quale rapporto esistesse tra le zone degradate e gli impianti presenti sotto la pavimentazione.

Una ricerca perdite negativa non chiude necessariamente la diagnosi

Prima del mio intervento era già stata eseguita una ricerca della perdita che non aveva portato all’individuazione di una dispersione. Questo elemento è interessante perché una ricerca negativa viene spesso interpretata come dimostrazione dell’integrità degli impianti, mentre in realtà il significato del risultato dipende dalle prove eseguite, dalle condizioni in cui sono state effettuate e dal tipo di perdita che si sta cercando.

Nella diagnostica non esiste uno strumento capace, da solo, di descrivere tutto ciò che sta avvenendo all’interno di una muratura o di un massetto. Una prova di riempimento, un tracciante, una termografia, la misurazione dell’umidità nei materiali e un’analisi chimica rispondono a domande differenti. Se una singola verifica non restituisce un segnale evidente, non significa necessariamente che la dispersione non esista: può essere molto contenuta, intermittente, localizzata in una zona difficilmente osservabile oppure manifestarsi in condizioni diverse da quelle presenti durante il test.

Per questo motivo una ricerca perdite dovrebbe essere considerata parte di un processo diagnostico e non necessariamente la conclusione dello stesso. Quando il comportamento reale dell’edificio continua a contraddire il risultato di una prova, è necessario approfondire l’indagine e verificare se altri elementi portino verso un’interpretazione differente.

La termografia individua una zona anomala sotto il pavimento

Durante la nuova indagine, l’analisi termografica ha consentito di individuare una zona anomala proprio in corrispondenza della porzione di pavimento nella quale il parquet presentava il maggiore distacco. Nella stessa area è stata riscontrata anche la presenza di acqua liquida sopra il massetto, elemento che modificava sensibilmente l’interpretazione iniziale del fenomeno.

A quel punto l’indagine è stata concentrata sugli impianti presenti sotto la pavimentazione. È stato ricostruito il percorso della tubazione di scarico proveniente dalla cucina, mettendo in relazione la sua posizione con la distribuzione dell’umidità e con le aree maggiormente interessate dal degrado. Sono state inoltre effettuate prove sull’impianto e campionamenti in differenti punti del massetto e delle murature, così da capire se i materiali raccontassero una storia coerente con un apporto proveniente dal terreno oppure con una dispersione localizzata.

La differenza rispetto a una demolizione esplorativa è sostanziale. Non si procedeva aprendo il pavimento nella speranza di trovare qualcosa, ma restringendo progressivamente il campo di ricerca sulla base dei dati raccolti. Solo quando più elementi hanno iniziato a convergere verso la stessa zona è diventato tecnicamente sensato prevedere un’apertura localizzata.

Anche l’analisi dei materiali contribuisce alla diagnosi

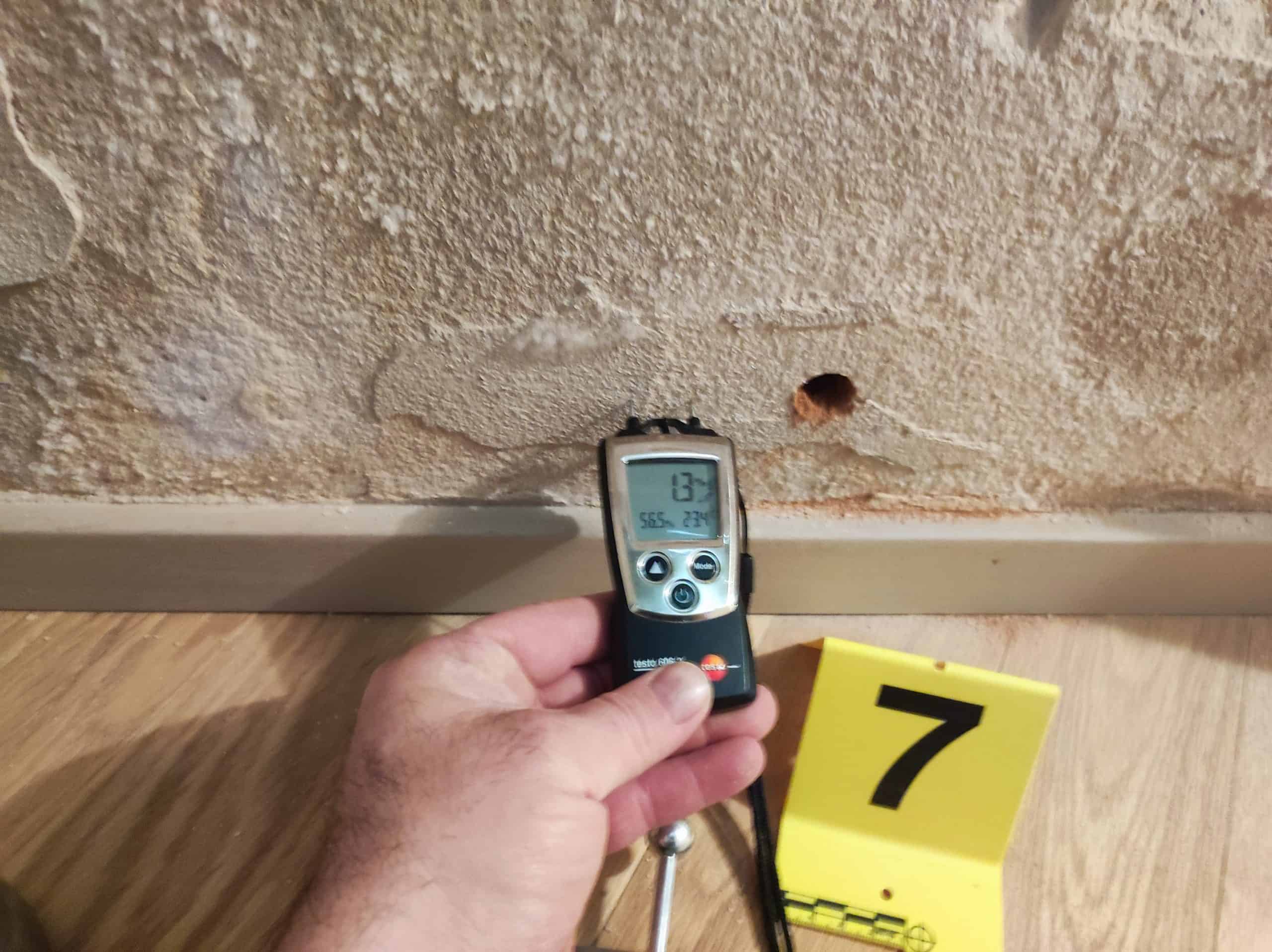

La presenza di acqua nei primi centimetri di una parete non dimostra automaticamente l’esistenza di umidità di risalita. Per comprendere la provenienza del fenomeno è utile osservare anche il comportamento e la contaminazione dei materiali, perché la quantità e la distribuzione dei sali possono fornire ulteriori indicazioni sulla storia dell’acqua all’interno della muratura.

Nel caso analizzato, le campionature effettuate non mostravano un quadro riconducibile a un importante apporto idrico permanente proveniente dal terreno. La distribuzione delle contaminazioni risultava maggiormente compatibile con fenomeni evaporativi localizzati prodotti dall’acqua presente nel massetto e nelle superfici adiacenti. Questo elemento, considerato insieme alla termografia, alla presenza di acqua liquida e alla posizione degli impianti, rafforzava progressivamente l’ipotesi di una dispersione di origine idraulica.

La diagnosi, quindi, non nasceva da una singola misura ma dalla coerenza tra informazioni differenti. È proprio questo uno dei passaggi più importanti quando si analizzano patologie causate dall’acqua: il dato strumentale deve sempre essere interpretato all’interno della configurazione costruttiva dell’edificio e confrontato con gli altri elementi disponibili.

La demolizione deve arrivare dopo la diagnosi, non prima

Quando non è stata individuata la causa, demolire grandi superfici nel tentativo di trovarla può trasformarsi in una lavorazione lunga e costosa. In questo caso erano già stati effettuati interventi importanti senza ottenere la scomparsa del fenomeno, mentre la nuova diagnosi permetteva finalmente di circoscrivere l’area nella quale concentrare le verifiche.

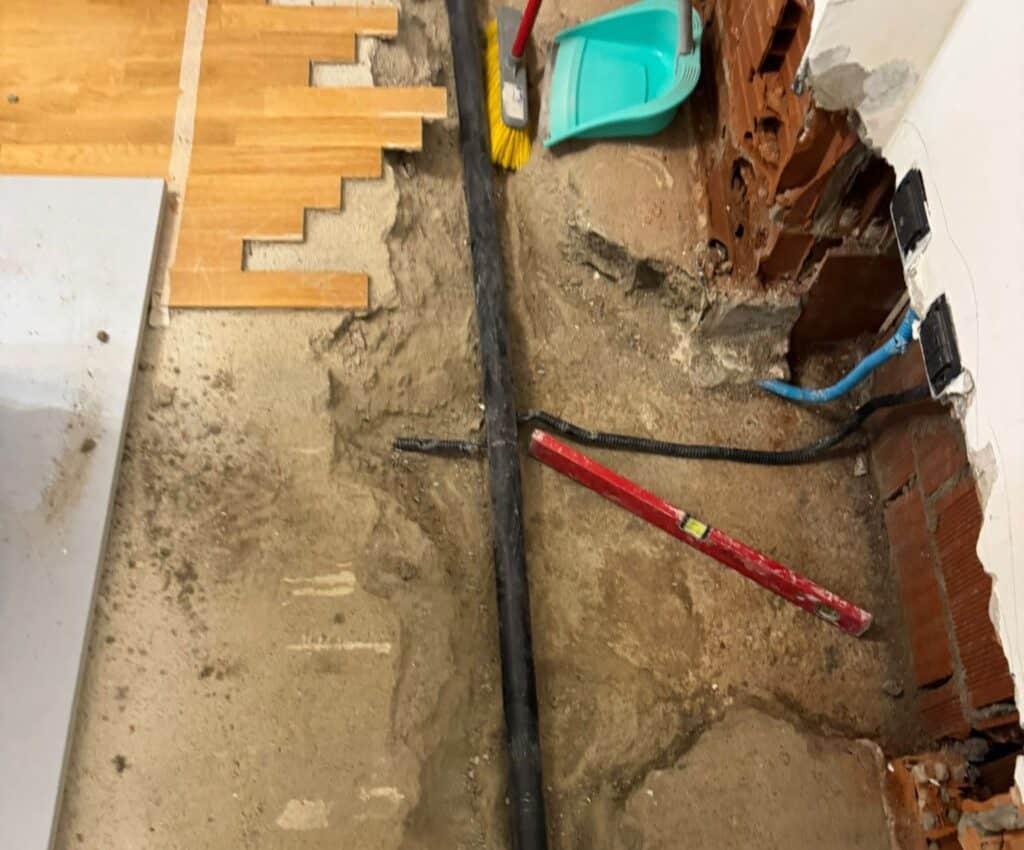

L’apertura del massetto è stata quindi programmata lungo il percorso delle tubazioni ritenute maggiormente interessanti dal punto di vista diagnostico, lasciando invece inalterate le altre porzioni dell’edificio. Una volta raggiunti gli impianti è stato possibile eseguire controlli diretti e successivi collaudi senza estendere inutilmente le demolizioni a pavimenti, marciapiedi o murature che non presentavano elementi tali da giustificare un intervento.

Questo è uno degli aspetti pratici più importanti della diagnostica applicata alle patologie edilizie. Individuare la causa non serve soltanto a dare un nome al problema, ma permette di stabilire dove è realmente necessario intervenire e quali parti della costruzione possono invece essere conservate. Ridurre l’incertezza significa spesso ridurre anche i costi dell’intervento.

La scoperta della giunzione difettosa

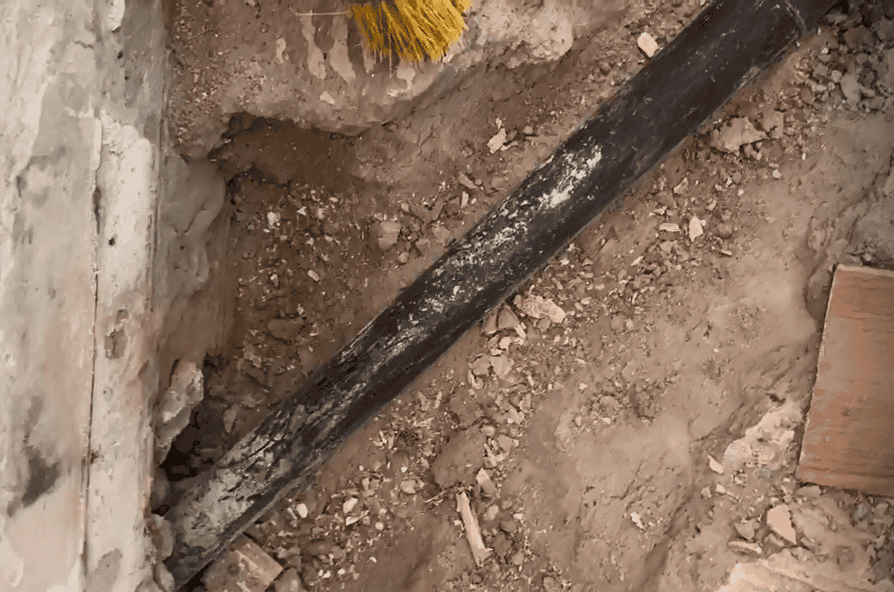

L’apertura localizzata ha consentito di raggiungere la tubazione interessata dalla dispersione. Si trattava di un sistema di scarico Geberit, marchio svizzero largamente utilizzato nel settore e caratterizzato da sistemi tecnicamente affidabili e ampiamente collaudati. È importante specificarlo perché quanto riscontrato in questa abitazione non deve essere interpretato come un difetto generale del prodotto.

Una volta rimossa la porzione interessata, l’osservazione diretta della giunzione ha evidenziato una piccola discontinuità nella zona saldata. Il difetto era poco evidente a una prima osservazione, ma risultava compatibile con una fusione non perfettamente uniforme delle superfici durante l’esecuzione del collegamento. La tubazione in sé non mostrava quindi una criticità riconducibile al materiale: il punto debole era localizzato nella giunzione realizzata durante la posa.

È proprio questo particolare a rendere il caso particolarmente interessante. Un sistema può essere progettato correttamente e avere alle spalle decenni di utilizzo senza che ciò renda automaticamente infallibile ogni singola installazione. Quando una parte del processo viene eseguita direttamente in cantiere, la qualità finale dipende inevitabilmente anche dal rispetto delle corrette procedure operative.

Un sistema affidabile non elimina l’errore di posa

Nelle giunzioni realizzate mediante saldatura devono essere rispettate precise condizioni affinché le superfici possano fondersi e unirsi in maniera uniforme. Preparazione degli elementi, pulizia, temperatura, tempi di riscaldamento e corretta unione delle parti concorrono tutte alla qualità del collegamento finale. Una piccola irregolarità può non determinare necessariamente una perdita immediata, ma può creare nel tempo un punto nel quale la tenuta non risulta equivalente a quella del resto dell’impianto.

Il principio non riguarda solamente le tubazioni. Nell’edilizia molti sistemi tecnicamente validi dipendono in maniera determinante dalla qualità della posa: accade con le impermeabilizzazioni, con gli isolamenti, con le barriere chimiche, con gli intonaci e con numerose altre lavorazioni. La prestazione dichiarata di un materiale e la prestazione realmente ottenuta nell’edificio non sono automaticamente la stessa cosa, perché tra le due esiste sempre la fase di installazione.

Per questo motivo, nel caso analizzato, sarebbe improprio affermare semplicemente che “un tubo Geberit ha ceduto”. È più corretto descrivere una dispersione sviluppatasi in corrispondenza di una specifica giunzione che, dopo essere stata rimossa e osservata direttamente, presentava una discontinuità compatibile con un’esecuzione non uniforme della saldatura. Il prodotto e la sua corretta installazione devono essere considerati due aspetti distinti.

Perché una perdita così piccola può provocare danni importanti

Una dispersione sotto pavimento può essere estremamente insidiosa perché non è necessario che vengano liberate grandi quantità d’acqua in poco tempo. Una perdita modesta ma continua può interessare progressivamente il massetto, raggiungere i tramezzi e diffondersi attraverso materiali caratterizzati da porosità e capacità di assorbimento differenti.

Con il passare del tempo l’acqua può quindi manifestarsi anche a distanza dal punto nel quale viene dispersa. In superficie compaiono distacchi, efflorescenze, deterioramento degli intonaci, deformazioni delle pavimentazioni o colonizzazioni biologiche, mentre la sorgente può trovarsi sotto il pavimento e non essere immediatamente visibile. È proprio questa distribuzione dell’acqua a rendere alcune perdite difficili da distinguere, attraverso la sola osservazione, da altre patologie delle murature.

Il muro, in sostanza, ci mostra dove l’acqua sta producendo un effetto, ma non necessariamente dove essa sia entrata nel sistema costruttivo. La localizzazione della macchia non deve quindi essere automaticamente confusa con la localizzazione della causa.

La verifica più importante arriva dopo la riparazione

L’individuazione della giunzione e la sua riparazione non hanno rappresentato la conclusione immediata dell’indagine. Gli impianti sono stati sottoposti ai successivi collaudi e le superfici interessate sono state mantenute sotto osservazione per verificare se il comportamento del massetto e delle murature fosse coerente con la causa individuata.

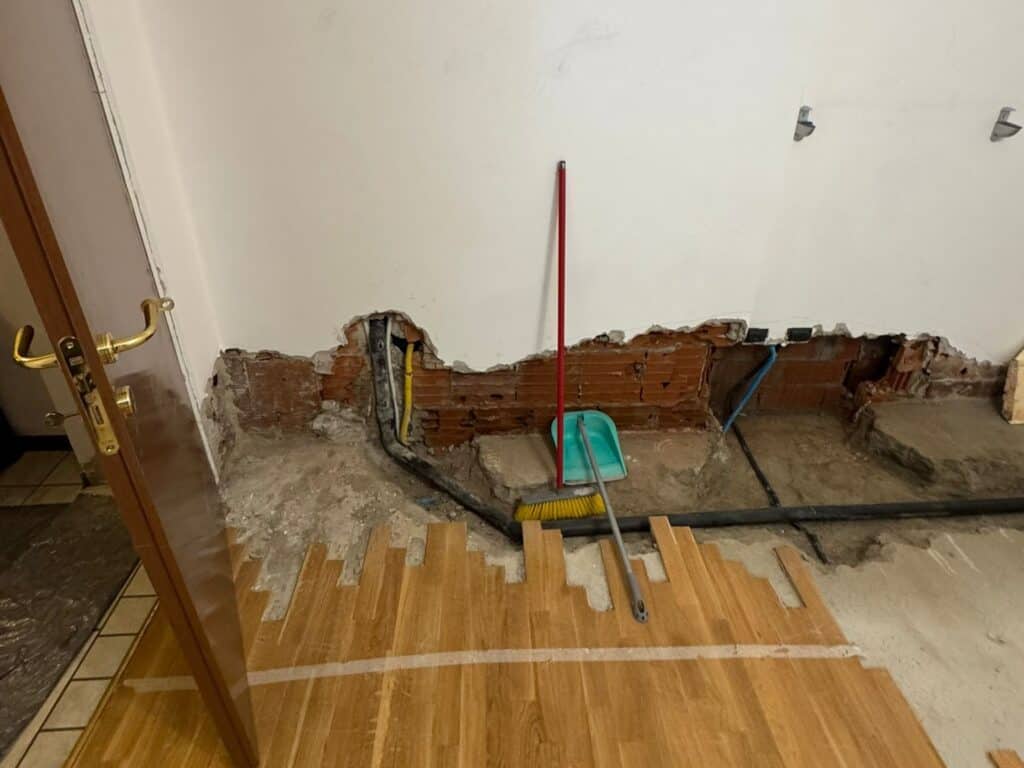

Prima dell’intervento i materiali erano fortemente interessati dall’acqua e alcune porzioni avevano perso parte delle normali caratteristiche superficiali. Dopo la riparazione, invece, massetto e murature hanno iniziato progressivamente ad asciugarsi e, nell’arco di poche settimane, il quadro è cambiato in maniera evidente. I controlli successivi non hanno mostrato nuove dispersioni e il comportamento dell’edificio ha confermato quanto individuato durante la diagnosi.

Questo passaggio ha un valore diagnostico molto importante. Quando viene eliminata la sorgente ritenuta responsabile e il sistema reagisce nel modo previsto, perdendo progressivamente l’acqua accumulata senza nuove manifestazioni, si ottiene una verifica concreta della relazione tra causa ed effetto. Nel caso specifico, anche il successivo periodo di osservazione e i collaudi hanno confermato la stabilizzazione del fenomeno.

Quanto può costare una diagnosi sbagliata?

L’aspetto economicamente più rilevante di questo caso non riguarda il costo necessario per riparare la tubazione, ma l’insieme delle lavorazioni eseguite precedentemente nel tentativo di eliminare una causa che non era ancora stata correttamente individuata. Secondo quanto riferito dalla proprietà, nel corso degli interventi erano già stati spesi oltre 30.000 euro senza riuscire a impedire la ricomparsa del problema.

Questo non significa che ogni singola opera realizzata precedentemente fosse tecnicamente inutile. Rifare una pavimentazione esterna, migliorare un’impermeabilizzazione o intervenire su un impianto possono avere una propria utilità manutentiva. Tuttavia, quelle lavorazioni non avevano eliminato la sorgente responsabile dell’acqua presente nel massetto e nelle murature interne, perché la causa del fenomeno era localizzata altrove.

La questione economica diventa quindi parte integrante del problema diagnostico. Prima di investire somme importanti in demolizioni e sistemi di risanamento sarebbe opportuno raggiungere un livello ragionevole di certezza sulla provenienza dell’acqua. In questo caso, una corretta individuazione iniziale della causa avrebbe consentito di concentrare immediatamente le risorse su una zona molto più limitata dell’edificio.

Il vero problema non era il tubo, ma l’interpretazione del fenomeno

Questo caso potrebbe essere raccontato semplicemente come la storia di un tubo di scarico che perdeva, ma sarebbe una lettura molto riduttiva. La parte più interessante è il percorso che ha preceduto l’individuazione della giunzione: il degrado delle murature aveva suggerito cause differenti, erano già stati realizzati interventi importanti e una precedente ricerca non aveva rilevato la dispersione, mentre l’acqua continuava comunque a essere presente nel massetto e nelle superfici adiacenti.

Per arrivare alla causa è stato quindi necessario mettere in relazione la geometria del degrado con la configurazione dell’edificio, confrontare le condizioni esterne con quelle interne, utilizzare la termografia, analizzare l’umidità e i contaminanti presenti nei materiali e ricostruire il percorso degli impianti. Solo quando questi elementi hanno iniziato a convergere verso una determinata zona è stato possibile effettuare un’apertura localizzata e verificare direttamente la tubazione.

La successiva individuazione della discontinuità nella giunzione, la riparazione dell’impianto, i collaudi e soprattutto la progressiva asciugatura del massetto e delle murature hanno completato il quadro. Non è stata quindi una macchia sul muro a indicare la soluzione, ma l’insieme delle verifiche che ha consentito di comprendere il percorso dell’acqua e di intervenire solamente dove necessario.

È questo il principio che il caso evidenzia meglio di qualsiasi altra cosa: davanti a una patologia causata dall’acqua non dovrebbe essere il tipo di rimedio disponibile a determinare la diagnosi. Prima occorre individuare il meccanismo che porta l’acqua nei materiali e verificarne l’origine; soltanto dopo diventa possibile stabilire quali lavorazioni siano necessarie per risolvere il problema e quali, invece, possano essere evitate.

Preventivo consulenza diagnostica dell’umidità

Domande frequenti sul caso

Una perdita sotto il pavimento può essere scambiata per umidità di risalita?
Sì. Una dispersione nel massetto può raggiungere la parte bassa delle murature e provocare distacchi, alterazioni delle pitture, efflorescenze e altri fenomeni che possono essere erroneamente interpretati come risalita se ci si limita all’osservazione superficiale.

Una ricerca della perdita negativa dimostra che l’impianto è integro?
Non necessariamente. Il risultato dipende dalle prove effettuate e dalle condizioni nelle quali vengono eseguite. In presenza di elementi incompatibili con il risultato ottenuto può essere necessario utilizzare metodi differenti e confrontare più dati diagnostici.

Per trovare una perdita sotto il pavimento bisogna demolire grandi superfici?
Non sempre. Quando la diagnostica consente di individuare il percorso probabile dell’acqua e restringere l’area interessata, le aperture possono essere concentrate esclusivamente nelle zone necessarie alla verifica e alla riparazione.

Una perdita da una tubazione Geberit significa che il prodotto è difettoso?
No. Nel caso descritto non sono emersi elementi che indicassero un difetto generale del sistema. La criticità era localizzata in una specifica giunzione e, dopo la rimozione, è stata osservata una discontinuità compatibile con un’esecuzione non uniforme della saldatura.

Come si verifica che la causa dell’umidità sia stata realmente eliminata?
Dopo la riparazione è necessario collaudare gli impianti e monitorare il comportamento dei materiali. In questo caso i controlli successivi hanno confermato la tenuta dell’impianto e massetto e murature si sono progressivamente asciugati nell’arco di poche settimane.
